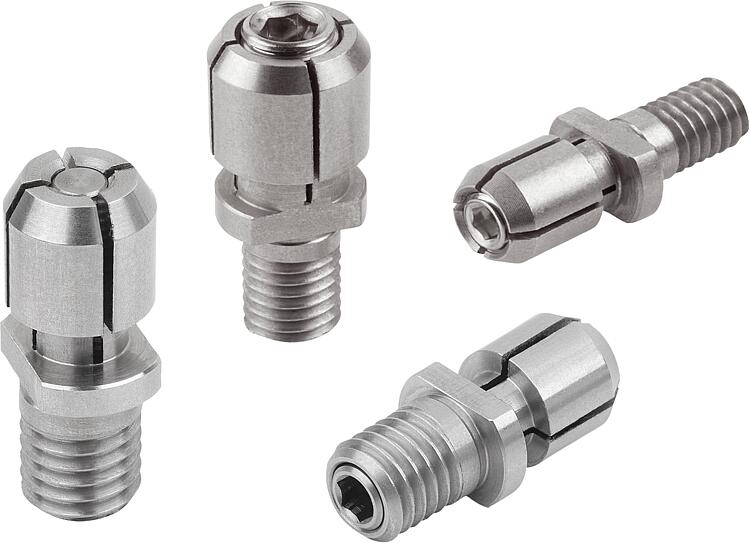

K1293Оправки зажимные для небольших отверстий |
назад |
|
|
ОписаниеМатериал:Нержавеющая сталь 1.4305. Исполнение: Без покрытия.Указание:Зажимная оправка применяется в небольших отверстиях (форма A — для сквозных отверстий, форма B — для сквозных или глухих отверстий) для установки и зажатия заготовок. Движение зажатия осуществляется сверху вручную с помощью шестигранного торцового ключа. До необходимого диаметра можно зашлифовать самостоятельно. Посадочное отверстие заготовки должно иметь допуск H7.
D мин. = минимальный допустимый диаметр, до которого можно зашлифовать D.
– используется в отверстиях Ø 5–12,5 мм
– компактная конструкция, небольшая установочная поверхность
– простое использование
– любое монтажное положение

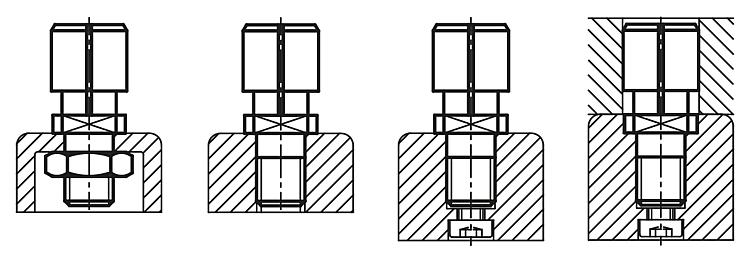

– возможны различные варианты монтажа
– поверхность заготовки не повреждается давлением на ее поверхности
– регулировка в зависимости от диаметра

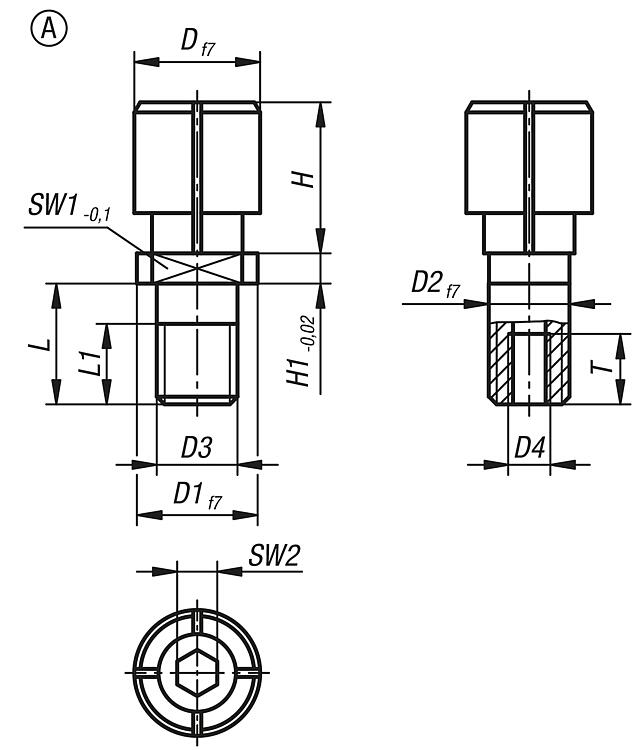

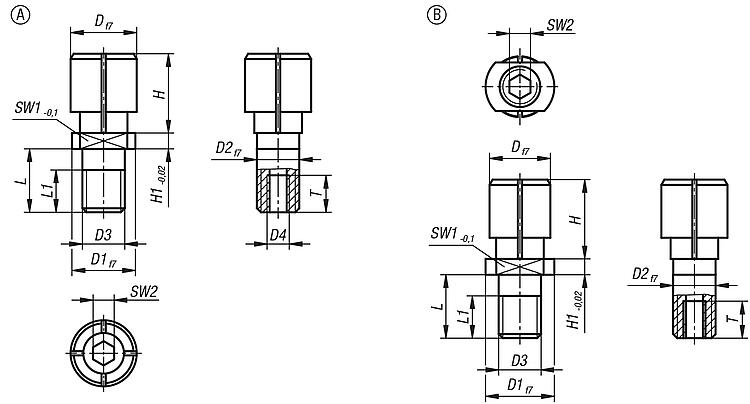

Форма A: для сквозных отверстий.

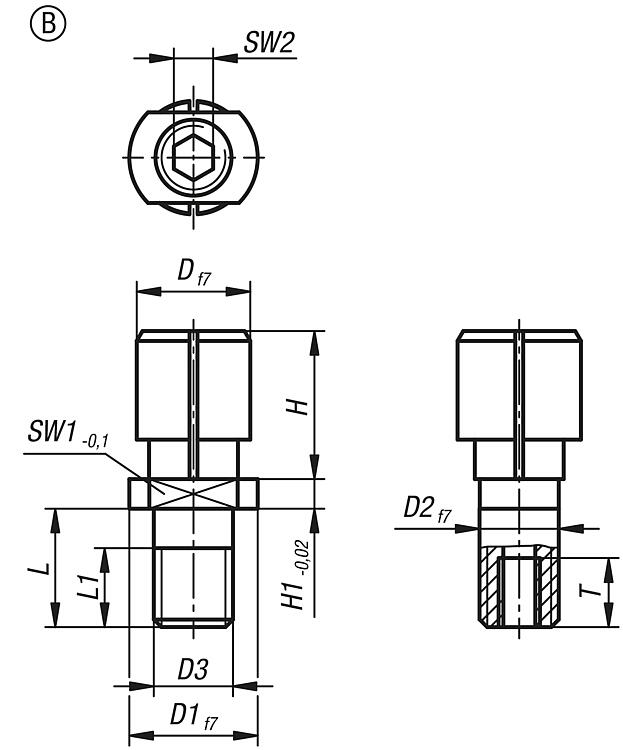

Форма B: для сквозных или глухих отверстий.Монтаж:При необходимости диаметр D можно подстроить под зажимаемый диаметр. В этом случае зажимную оправку следует расширить примерно на 0,2 мм (путь зажима) больше диаметра исходного положения. Теперь зажимная оправка шлифуется до внутреннего диаметра заготовки.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Зажимные оправки для небольших отверстий, форма A |
подробнее |
| Номер заказа | Форма | D
| D
мин. | D1 | D2 | D3 | D4 | H | H1 | L | L1 | SW1 | SW2 | T | Момент
затяжки
макс. Нм | Зажимное
усилие
макс.,кН | CAD | Принадл. | Цена | Заказать |
|---|
| K1293.105060 | A | 6 | 5 | 10 | 6 | M6 | M3 | 8 | 2,5 | 10 | 6 | 6 | 2 | 6 | 0,9 | 0,19 |  | | по запросу | | | K1293.106080 | A | 8 | 6 | 10 | 6 | M6 | M3 | 10 | 2,5 | 10 | 6 | 6 | 2,5 | 6 | 2,4 | 0,34 | | | по запросу | | | K1293.108100 | A | 10 | 8 | 12 | 8 | M8 | M4 | 12 | 3 | 12 | 8 | 8 | 3 | 7 | 4,4 | 0,62 | | | по запросу | | | K1293.110125 | A | 12,5 | 10 | 12 | 8 | M8 | M4 | 15 | 3 | 12 | 8 | 8 | 4 | 7 | 8,1 | 0,62 | | | по запросу | |
|
Оправки зажимные для небольших отверстий, форма B |
подробнее |
| Номер заказа | Форма | D
| D
мин. | D1 | D2 | D3 | H | H1 | L | L1 | SW1 | SW2 | T | Момент
затяжки
макс. Нм | Зажимное
усилие
макс.,кН | CAD | Принадл. | Цена | Заказать |
|---|
| K1293.204050 | B | 5 | 4 | 10 | 8 | M8 | 6,5 | 2,5 | 9,8 | 6 | 8 | 2 | 2 | 0,9 | 0,15 | | | по запросу | | | K1293.205060 | B | 6 | 5 | 12 | 8 | M8 | 8 | 2,5 | 9,8 | 6 | 10 | 2 | 2 | 0,9 | 0,19 | | | по запросу | | | K1293.206080 | B | 8 | 6 | 12 | 8 | M8 | 10 | 2,5 | 9,8 | 6 | 10 | 2,5 | 2,5 | 2,4 | 0,34 | | | по запросу | | | K1293.208100 | B | 10 | 8 | 12 | 8 | M8 | 12 | 3 | 11,8 | 8 | 10 | 3 | 3 | 4,4 | 0,62 | | | по запросу | | | K1293.210120 | B | 12 | 10 | 14 | 10 | M10 | 15 | 3 | 11,8 | 8 | 10 | 4 | 4 | 8,1 | 0,8 | | | по запросу | |
|
