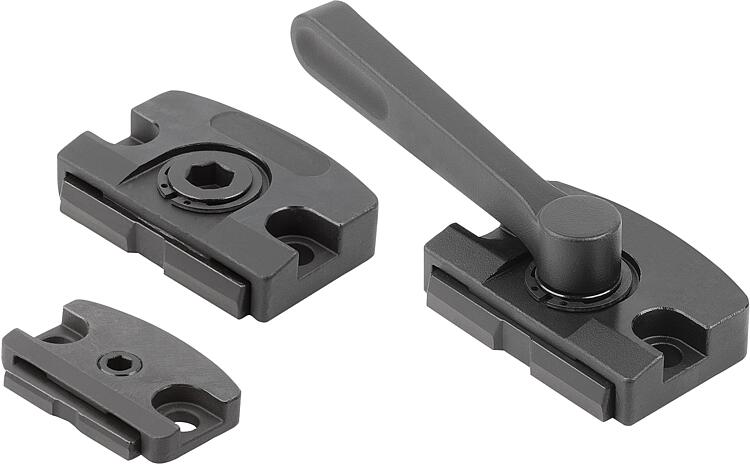

K1696Плоские зажимы с эксцентриком |
назад |
|
|
ОписаниеОписание продукта:Форма А с установочным штифтом.
Форма В без установочного штифта.
Форма C без установочного штифта c зажимным рычагом.Материал:Углеродистая сталь.Исполнение: вороненная.Указание:В случае формы C зажимной рычаг можно выровнять с шагом 30° удобным для пользователя способом, ослабив для этого установочный штифт.Монтаж:См. чертеж (форма A).Преимущества:- Компактное, плоское исполнение

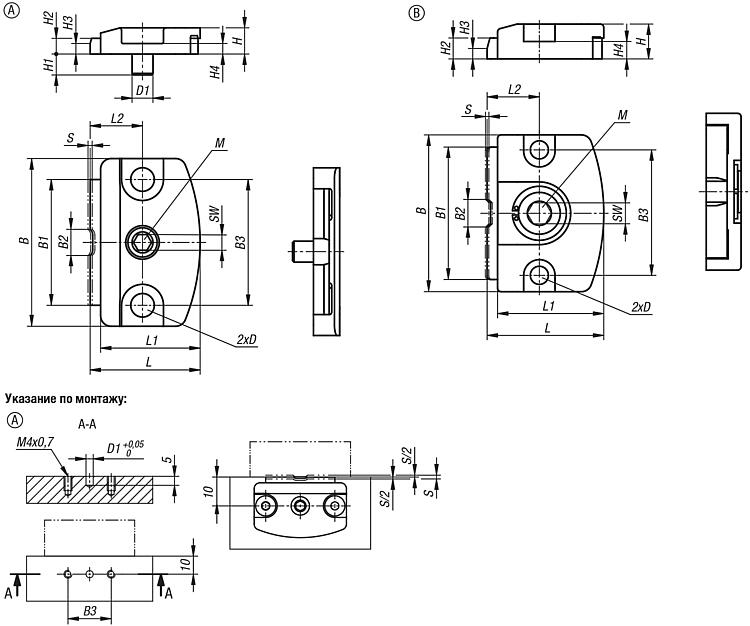

- Быстрый и простой зажим сборочных деталейУказание на чертеже:1) Начальная позиция зажатия
2) Конечная позиция зажатия
3) Установочный штифт СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

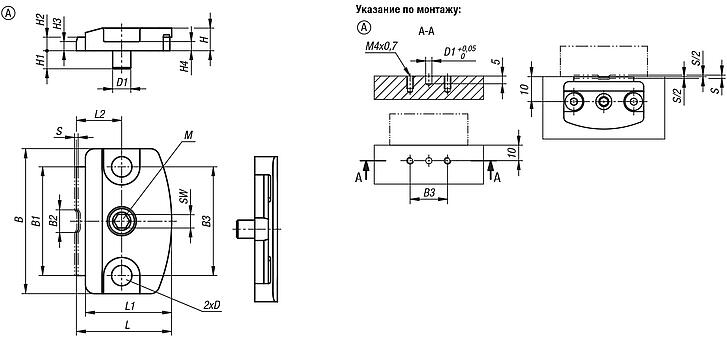

Плоские зажимы с эксцентриком, форма А, с позиционирующим штифтом |
подробнее |
| Номер заказа | Форма | B | B1 | B2 | B3 | D
| D1 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | SW | Ход
S | Зажимное
усилие,
кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1696.00130 | A | 32 | 24 | 5 | 24 | 4,5 | 4 | 5 | 4 | 3 | 2 | 2 | 21 | 19 | 10 | 3 | 0,8 | 1,3 | 2,1 |  | | по запросу | |
|

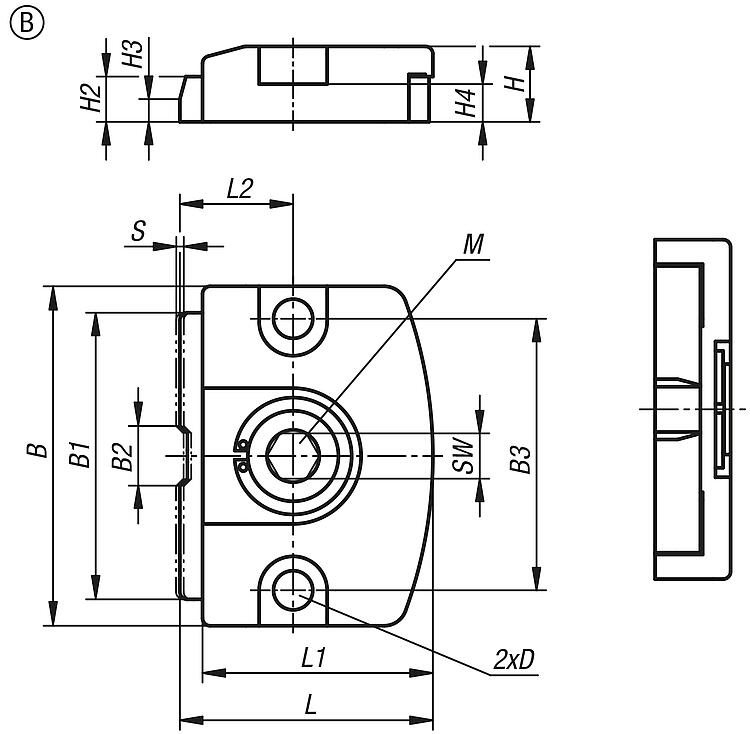

Плоские зажимы с эксцентриком, форма В, без позиционирующего штифта |
подробнее |
| Номер заказа | Форма | B | B1 | B2 | B3 | D
| H | H2 | H3 | H4 | L | L1 | L2 | SW | Ход
S | Зажимное
усилие,
кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1696.10400 | B | 45 | 38 | 8 | 36 | 5,2 | 10 | 6 | 3 | 5 | 33,5 | 30,5 | 15 | 6 | 1 | 4 | 10 | | | по запросу | | | K1696.10600 | B | 70 | 60 | 12 | 55 | 8,2 | 15 | 9 | 5 | 7 | 50 | 46 | 22 | 10 | 2 | 6 | 27 | | | по запросу | |
|
Плоские зажимы с эксцентриком, форма C, без позиционирующего штифта, с зажимным рычагом |
подробнее |
| Номер заказа | Форма | B | B1 | B2 | B3 | D
| D1 | D2 | H | H2 | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | R | Ход
S | Усилие
от руки
FH - Н | Зажимное
усилие,
кН | CAD | Принадл. | Цена | Заказать |
|---|
| K1696.20600 | C | 70 | 60 | 12 | 55 | 8,2 | 19 | M5x5 | 15 | 9 | 5 | 7 | 30 | 46 | 18 | 50 | 46 | 22 | 100 | 2 | 280 | 6 | | | по запросу | | | K1696.20400 | C | 45 | 38 | 8 | 36 | 5,2 | 13 | M4x4 | 10 | 6 | 3 | 5 | 20 | 30 | 12 | 33,5 | 30,5 | 15 | 63 | 1 | 170 | 4 | | | по запросу | |
|
